Cara Kerja Vibrating Wire Piezometer (VWP) untuk Monitoring Bendungan Tailing

Dalam dunia teknik geoteknik, memastikan stabilitas struktur masif seperti bendungan tailing (Tailing Storage Facility) adalah prioritas utama bagi keselamatan operasional dan lingkungan. Salah satu instrumen paling bisa diandalkan untuk masalah ini adalah Vibrating Wire Piezometer (VWP). Alat ini menjadi standar industri karena kemampuannya memberikan data tekanan air pori (pore water pressure) yang sangat akurat di lingkungan yang ekstrem.

Secara singkat, cara kerja vibrating wire piezometer didasarkan pada prinsip perubahan frekuensi getaran kawat logam yang tegang akibat tekanan air pada diafragma. Sinyal frekuensi ini kemudian dikirim ke data logger untuk dikonversi menjadi satuan tekanan (kPa atau PSI), memungkinkan insinyur memantau stabilitas bendungan secara real-time.

Apa itu Vibrating Wire Piezometer (VWP)?

Vibrating Wire Piezometer adalah sensor tekanan yang dirancang khusus untuk mengukur tekanan cairan (biasanya air tanah atau air pori) di dalam tanah, batuan, atau struktur beton. Berbeda dengan piezometer standpipe tradisional yang mengandalkan pengukuran manual ketinggian air dalam lubang bor, VWP menggunakan teknologi elektronik canggih untuk memantau perubahan tekanan secara otomatis.

Komponen Utama VWP

Untuk memahami kinerjanya, kita perlu membedah komponen utamanya:

1. Stainless Steel Housing: Kerangka pelindung yang tahan korosi.
2. Filter Stone: Bagian ujung yang memungkinkan air masuk namun menyaring partikel tanah agar tidak merusak sensor.
3. Diaphragm: Pelat fleksibel yang akan melengkung saat terkena tekanan air.
4. Vibrating Wire: Kawat baja berkekuatan tinggi yang dipasang tegang di belakang diafragma.
5. Electromagnetic Coil: Komponen yang memicu getaran kawat dan membaca frekuensi getarannya.

Prinsip Kerja Vibrating Wire Piezometer

Mekanisme kerja VWP merupakan perpaduan antara hukum fisika klasik (Hukum Hooke) dan teknik elektro modern. Berikut adalah proses transformasinya:

1. Tekanan Air Pori Masuk: Air dari formasi tanah atau tubuh bendungan masuk melalui filter stone dan menekan pelat diafragma.
2. Perubahan Ketegangan Kawat: Saat diafragma melengkung akibat tekanan air, ketegangan pada kawat yang terhubung dengannya akan berubah. Semakin tinggi tekanan, semakin kendor kawat tersebut (atau sebaliknya, tergantung desain spesifik).
3. Eksitasi Magnetik: Data logger atau pembaca manual mengirimkan pulsa listrik ke koil elektromagnetik. Pulsa ini memicu kawat untuk bergetar pada frekuensi resonansinya.
4. Pengukuran Frekuensi: Koil yang sama menangkap getaran kawat dan mengirimkan sinyal frekuensi kembali ke instrumen pembaca.
5. Konversi Data: Karena frekuensi getaran kawat berbanding lurus dengan kuadrat ketegangannya, perangkat elektronik dapat menghitung tekanan air yang tepat berdasarkan perubahan frekuensi tersebut.

Mengapa VWP Sangat Penting untuk Bendungan Tailing di Indonesia?

Indonesia memiliki karakteristik geografis yang unik: curah hujan tinggi dan aktivitas seismik yang aktif. Dua faktor ini merupakan ancaman terbesar bagi integritas bendungan tailing.

1. Memantau Garis Freatik (Phreatic Line)

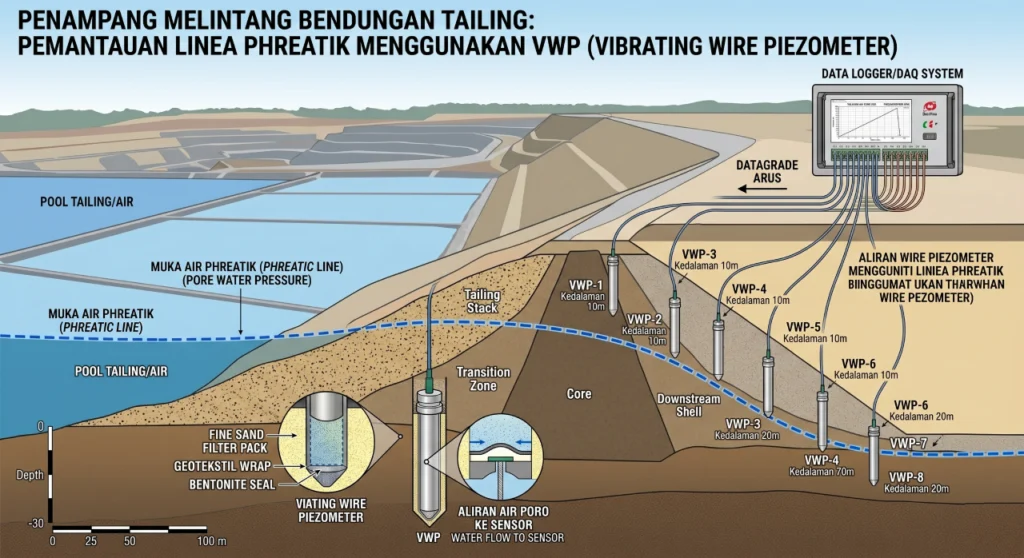

Garis freatik adalah tingkat saturasi air di dalam tubuh bendungan. Jika garis ini naik terlalu tinggi hingga mendekati lereng hilir, risiko rembesan (seepage) yang tidak terkendali meningkat. VWP memungkinkan teknisi memetakan garis freatik secara akurat untuk mencegah fenomena piping (erosi internal tanah).

2. Mitigasi Risiko Likuefaksi dan Longsor

Tekanan air pori yang berlebih dapat mengurangi kekuatan geser tanah. Pada bendungan tailing, kenaikan tekanan air pori yang tiba-tiba—baik akibat beban tambahan atau gempa bumi—dapat menyebabkan likuefaksi, di mana material tailing yang padat berubah perilaku menjadi cair, memicu keruntuhan katastropik.

3. Kepatuhan Regulasi SNI dan ESDM

Pemerintah Indonesia melalui Kementerian ESDM dan regulasi terkait keamanan bendungan (seperti SNI 8062:2015) mewajibkan pemantauan instrumentasi yang ketat. Penggunaan VWP membantu perusahaan tambang memenuhi standar audit keamanan bendungan nasional.

Perbandingan: VWP vs Piezometer Standpipe

Banyak manajer proyek di Indonesia beralih dari metode tradisional ke VWP. Berikut adalah tabel perbandingannya:

Aplikasi VWP dalam Mitigasi Kegagalan Bendungan (TSF)

Kegagalan bendungan tailing sering kali diawali oleh “tekanan air pori berlebih” yang tidak terdeteksi. Dengan menempatkan jaringan VWP pada titik-titik kritis, pengelola tambang dapat menerapkan sistem peringatan dini (Early Warning System).

Jika data dari VWP menunjukkan tren kenaikan tekanan yang tidak wajar setelah hujan lebat, tim geoteknik dapat segera melakukan tindakan mitigasi seperti:

• Mempercepat pengurasan air melalui sistem drainase.
• Mengurangi debit pembuangan tailing ke area tersebut.
• Melakukan perkuatan pada kaki bendungan (toe weight).

Panduan Instalasi dan Kalibrasi

Untuk mendapatkan data yang valid, proses instalasi VWP di bendungan tailing harus mengikuti prosedur teknis yang ketat:

1. Saturasi Filter: Filter stone harus direndam dalam air bersih (de-aired water) untuk memastikan tidak ada gelembung udara yang terperangkap, yang bisa menyebabkan lag pada pembacaan.
2. Zero Reading: Mengambil pembacaan awal di permukaan sebagai referensi dasar sebelum sensor diturunkan ke lubang bor atau ditanam di timbunan.
3. Pelindungan Kabel: Kabel harus dilindungi dengan pipa konduit atau dikubur dalam parit berisi pasir halus untuk mencegah kerusakan akibat alat berat atau penurunan tanah (settlement).
4. Bentonite Seal: Saat dipasang di lubang bor, penggunaan bentonite seal di atas zona sensor sangat penting untuk memastikan tekanan yang diukur adalah tekanan pada titik tersebut, bukan tekanan air yang merambat dari permukaan.

Kesimpulan: Investasi untuk Keamanan Jangka Panjang

Memahami cara kerja vibrating wire piezometer bukan sekadar pengetahuan teknis, melainkan investasi strategis dalam manajemen risiko tambang. Di tengah tuntutan global akan praktik pertambangan yang berkelanjutan (ESG), penggunaan instrumentasi canggih seperti VWP menjadi bukti komitmen perusahaan terhadap keamanan lingkungan dan nyawa manusia.
