Studi Kasus Piezometer: Solusi Efektif Pemantauan Kinerja dan Keamanan Bendungan

Bendungan merupakan infrastruktur konstruksi yang dibangun dan berfungsi untuk mengendalikan banjir, penyedia air baku, pembangkit listrik hingga menjadi tempat rekreasi. Namun, di balik manfaatnya yang besar, terdapat struktur bendungan yang menyimpan potensi terjadinya risiko kerusakan struktur yang tinggi jika tidak dipantau dengan baik. Salah satu ancaman terbesar bagi stabilitas bendungan, terutama jenis bendungan tanah adalah peningkatan tekanan air pori di dalam tubuh bendungan.

Untuk memitigasi risiko tersebut, pemasangan instrumen Piezometer yang akurat dilakukan sebagai langkah antisipasi dalam mencegah risiko rusaknya struktur bendungan.

Mengapa DIlakukan Pemasangan Piezometer Pada Bendungan?

Piezometer adalah salah satu instrumen geoteknik yang dirancang khusus untuk mengukur tekanan air pori (air yang terperangkap di dalam pori-pori tanah atau batuan) dan mengukur tingkat elevasi muka air tanah secara akurat.

Pada struktur bendungan, air dari waduk secara alami akan merembes melalui bagian bangunan dan pondasi bendungan. Jika rembesan ini sudah tidak terkendali dan tekanan air pori melampaui batas aman yang diizinkan, maka rembesan tersebut dapat memicu potensi kerusakan struktur yang berdampak langsung pada bendungan seperti:

• Piping (Perekahan internal) yaitu Terbawanya partikel tanah dari dalam bendungan.

• Longsoran lereng yaitu Penurunan kuat geser tanah akibat tekanan air yang terlalu tinggi.

• Kegagalan struktur (Dam failure) yaitu Runtuhnya bendungan secara parsial maupun total.

Piezometer mengambil data tekanan air pori bendungan dan data pengukuran tadi menjadi indikator utama dalam mengevaluasi “kesehatan” struktur bendungan.

Studi Kasus: Optimalisasi Pemantauan Kinerja Bendungan Urugan

1. Latar Belakang Masalah

Dalam studi kasus ini, pihak operasional bendungan urugan tanah membutuhkan sistem pemantauan yang dapat memantau tekanan air pori pada struktur bendungan. Bendungan ini mengalami fluktuasi muka air waduk yang cukup ekstrem akibat perubahan musim dan berpotensi menciptakan ketidakstabilan pada lereng hulu bendungan jika tekanan air pori di dalam tanah tidak dapat terdisipasi dengan cepat.

Untuk memastikan struktur inti kedap air (impervious core) dan sistem drainase bendungan berfungsi secara optimal, tim insinyur memutuskan untuk mengandalkan alat dan jaringan piezometer sebagai sistem peringatan dini (early warning system).

2. Implementasi dan Pemasangan Piezometer

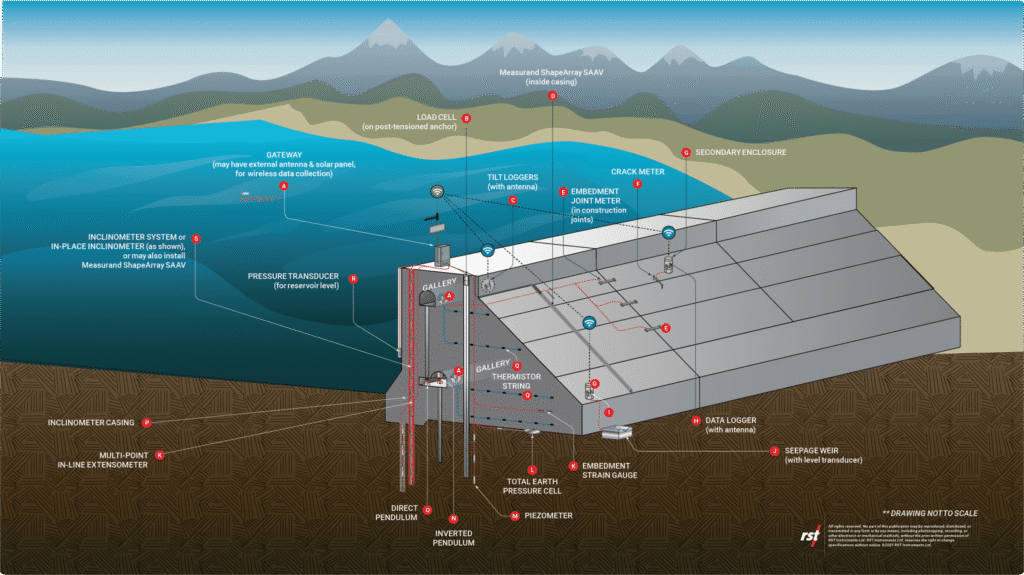

Puluhan sensor Vibrating Wire Piezometer (VWP) dipasang oleh tim ahli geoteknik karena alat ini dikenal memiliki respons yang cepat, akurasi tinggi, dan ketahanan jangka panjang dalam kondisi ekstrim. Pemasangan dilakukan secara strategis di beberapa area yang sangat penting untuk bendungan, seperti:

• Zona Inti Kedap Air, atau Core Zone, untuk memantau seberapa baik inti menahan rembesan air waduk.
• Pondasi bendungan mengukur tekanan air pori di bawah struktur utama dan mencegah aliran rembesan yang berlebihan melalui batuan dasar.
• Lereng Hilir (Toe Downstream), untuk memastikan lereng stabil dan memastikan sistem drainase membuang sisa air rembesan dengan benar.

Seluruh sensor dihubungkan ke sistem datalogger otomatis yang merekam dan mengirimkan data secara real-time ke ruang kontrol.

3. Hasil Pemantauan dan Analisis Data

Selama periode pemantauan intensif, data dari piezometer memberikan data yang sangat bermanfaat terhadap status kesehatan bendungan secara detail, seperti:

• Validasi Desain: Piezometer membaca data di zona inti dan menunjukkan hasil penurunan garis hidrolik (phreatic line) yang sangat drastis dari arah hulu ke hilir. Data ini menjadi bukti bahwa material inti bendungan berfungsi sempurna sebagai penghalang rembesan (memiliki permeabilitas yang sangat rendah).

• Respons Terhadap Fluktuasi Waduk: Saat terjadi curah hujan tinggi yang menyebabkan elevasi air waduk naik secara maksimal, piezometer mencatat kenaikan tekanan air pori yang wajar dan masih berada jauh di bawah ambang batas kritis (threshold) yang diizinkan.

• Deteksi Anomali Dini: Pada satu titik di bagian hilir pondasi, piezometer sempat mencatat kenaikan tekanan yang sedikit di luar prediksi model numerik awal. Berkat deteksi dini, tim dapat segera melakukan investigasi dan optimalisasi pada saluran pelepasan drainase tambahan sebelum terjadi masalah stabilitas pada bendungan.

Manfaat Utama Pemantauan Menggunakan Piezometer

Berdasarkan studi kasus di atas, penerapan instrumen piezometer untuk memeriksa struktur bendungan memberikan keuntungan yang signifikan bagi pengelolaan infrastruktur bendungan dan berdampak pada:

1. Pengambilan Keputusan Berbasis Data: Pengelola tidak lagi menebak-nebak kondisi di dalam tubuh bendungan sehingga semua keputusan operasional (seperti kecepatan pengosongan waduk) didasarkan pada data faktual tekanan air pori.

2. Efisiensi Pemeliharaan: Sistem piezometer yang terotomatisasi mengurangi kebutuhan inspeksi manual yang memakan waktu dan biaya, sekaligus memberikan data yang lebih akurat dan kontinu.

3. Jaminan Keamanan Publik: Yang paling utama adalah piezometer berfungsi sebagai penjaga garis depan. Alat ini mencegah terjadinya bencana kegagalan bendungan yang dapat mengancam keselamatan masyarakat di kawasan hilir.

Kesimpulan

Studi kasus ini menyakinkan bahwa piezometer bukan sekadar alat pelengkap, melainkan komponen penting dalam siklus kesehatan struktur sebuah bendungan. Dengan pemantauan tekanan air pori yang presisi secara real-time, pengelola dapat mengevaluasi kinerja struktur secara berkelanjutan, memvalidasi asumsi desain awal, dan mencegah terjadinya kerusakan fatal. Bagi setiap proyek pembangunan maupun pemeliharaan bendungan masa kini, integrasi sistem piezometer yang andal adalah standar keamanan yang tidak bisa ditawar.
