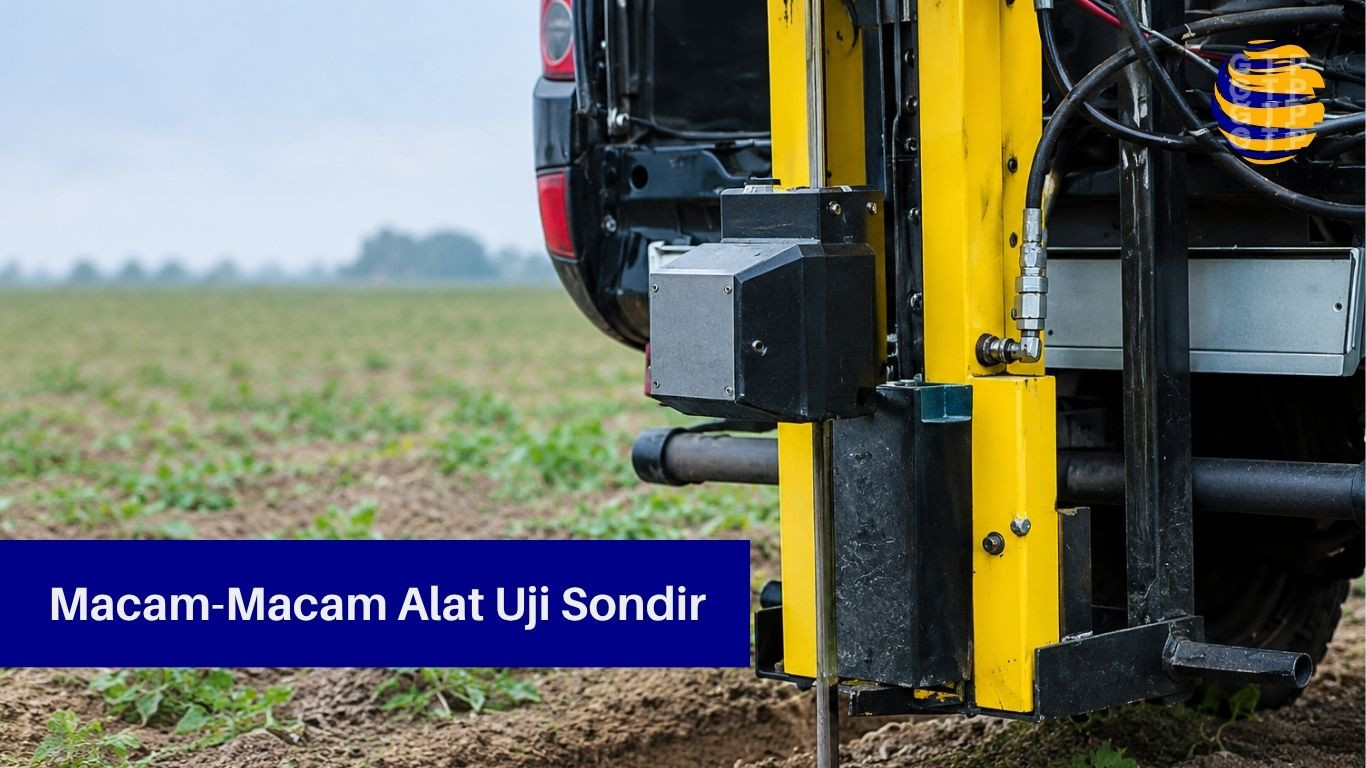

Macam-Macam Alat Uji Sondir

Uji sondir atau Cone Penetration Test (CPT) merupakan salah satu metode penyelidikan tanah lapangan (in-situ soil test) yang paling krusial dalam dunia teknik sipil dan geoteknik di Indonesia. Istilah “sondir” sendiri diserap dari bahasa Belanda, yaitu sondeer, yang merujuk pada metode pengukuran daya dukung tanah dengan cara menekan sebuah kerucut (konus) ke dalam tanah secara terus-menerus. Informasi yang diperoleh dari pengujian tanah ini sangat menentukan dalam perancangan desain fondasi bangunan, mulai dari rumah tinggal hingga infrastruktur skala besar.

Bagi para kontraktor, developer, dan praktisi geoteknik, memahami klasifikasi dan variasi alat uji sondir merupakan langkah awal yang wajib dilakukan untuk memastikan data parameter tanah yang dihasilkan akurat dan memenuhi syarat Persetujuan Bangunan Gedung (PBG) atau IMB.

Klasifikasi Alat Sondir Berdasarkan Kapasitas Tekan

Secara umum, kapasitas dongkrak mekanis atau hidrolik menjadi dasar utama pembagian tipe alat uji sondir di Indonesia. Penggunaan kapasitas yang tepat sangat bergantung pada perkiraan kedalaman tanah keras dan jenis struktur yang akan dibangun di atas lahan tersebut.

Berikut adalah tabel komparasi cepat untuk memudahkan pemahaman perbedaan karakteristik antar-kapasitas alat uji sondir:

1. Alat Sondir Ringan (Kapasitas 2 Ton / 20 kN)

Sondir Ringan 2 Ton adalah alat uji penetrasi tanah mekanis yang paling populer digunakan untuk proyek konstruksi skala kecil hingga menengah di Indonesia. Alat ini memiliki kapasitas dongkrak maksimum sebesar 2 ton atau setara dengan 20 kiloNewton (kN).

Kelebihan utama dari sondir ringan ini terletak pada desainnya yang bersifat knockdown atau mudah dibongkar-pasang. Hal tersebut sangat memudahkan mobilitas tim teknis di lapangan, terutama saat harus menjangkau lokasi proyek yang memiliki akses sempit, seperti gang pemukiman padat di wilayah perkotaan Jakarta atau Bandung.

Alat sondir 2 ton ini umumnya digerakkan secara manual menggunakan tenaga manusia (pemutar begel). Manometer yang dipasang pada tipe alat ini biasanya memiliki kapasitas pembacaan ganda, yaitu 0–60 kg/cm² untuk pembacaan presisi tanah lunak, dan 0–250 kg/cm² untuk mendeteksi tanah keras. Pengujian dengan alat ini direkomendasikan untuk bangunan dengan beban ringan seperti rumah tinggal, ruko 1 hingga 3 lantai, serta pagar pembatas kawasan industri.

2. Alat Sondir Berat (Kapasitas 5 Ton – 10 Ton / 50 kN – 100 kN)

Sondir Berat 5 Ton hingga 10 Ton adalah perangkat uji geoteknik berkekuatan tinggi yang dirancang untuk menembus lapisan tanah yang sangat padat, lempung kaku, atau tanah berkerikil. Berbeda dengan tipe ringan, alat sondir berat menggunakan sistem penekan hidrolik yang digerakkan oleh mesin diesel atau motor bensin untuk memberikan gaya penetrasi yang konsisten.

Sondir hidrolik berkapasitas besar ini wajib digunakan pada proyek-proyek infrastruktur strategis seperti gedung bertingkat tinggi (high-rise building), jembatan bentang panjang, pabrik bermesin berat, bendungan, dan jalan tol. Penggunaan gaya tekan hingga 100 kN memastikan bahwa alat mampu mencapai kedalaman tanah keras yang sesungguhnya (lapisan tanah dengan nilai perlawanan konus $q_c$ mencapai $>250$ kg/cm²) tanpa merusak struktur batang pipa sondir itu sendiri.

Jenis Alat Sondir Berdasarkan Mekanisme dan Output Data

Perkembangan teknologi geoteknik melahirkan inovasi pada metode pembacaan data penetrasi tanah, yang membagi alat sondir ke dalam dua kategori utama: mekanis (tradisional) dan elektrik (modern).

1. Sondir Mekanis (Manual)

Sondir mekanis bekerja dengan sistem hidrolik atau rantai manual yang menekan pipa sondir ke dalam tanah. Pada metode ini, pembacaan nilai perlawanan konus ($q_c$) dan hambatan pelekat ($f_s$) dilakukan secara visual oleh operator lapangan melalui jarum manometer. Pembacaan ini dilakukan secara berkala setiap interval kedalaman 20 cm.

Meskipun tangguh dan biaya operasionalnya relatif murah, kelemahan utama dari sondir mekanis adalah potensi terjadinya human error. Ketelitian operator dalam membaca jarum manometer saat penetrasi berlangsung sangat memengaruhi keakuratan data akhir. Selain itu, proses pencatatan manual memperlambat penyusunan laporan geoteknik di kantor.

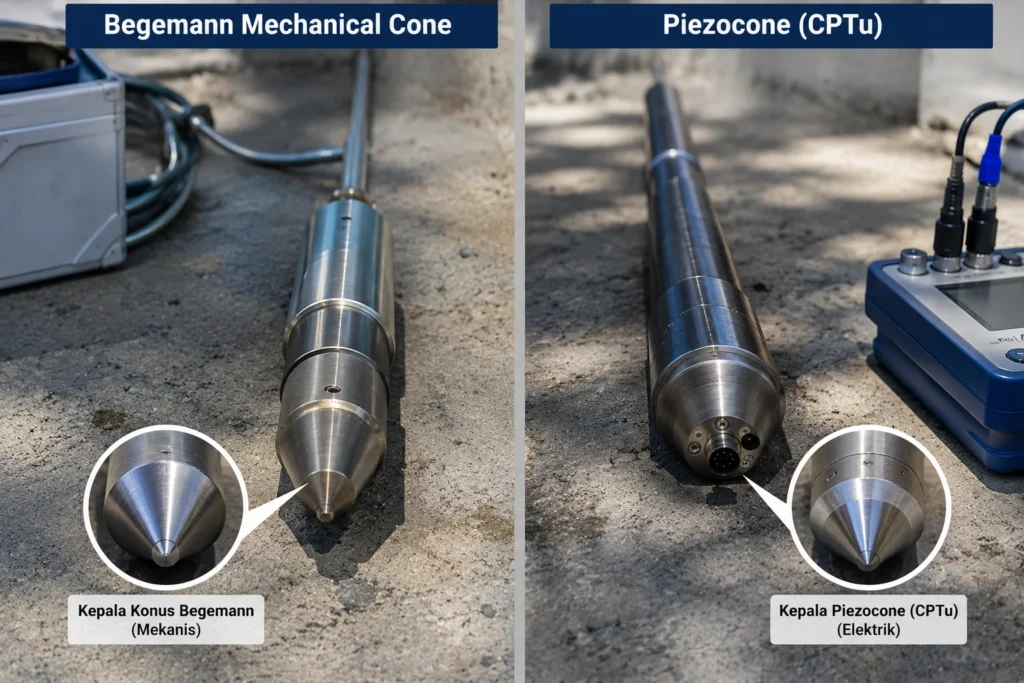

2. Sondir Elektrik (Electric Cone Penetrometer / CPTu)

Sondir elektrik mengeliminasi sistem pembacaan manual dengan mengintegrasikan teknologi sensor canggih pada kepala konus. Di dalam alat penetrometer elektrik, terdapat sensor berupa load cell dan strain gauge yang berfungsi mengukur gaya perlawanan ujung dan gesekan selimut secara langsung di dalam tanah.

Data dari sensor tersebut ditransmisikan melalui kabel (atau sinyal nirkabel pada model terbaru) ke perangkat data logger di permukaan secara real-time. Salah satu variasi tercanggih dari sistem elektrik ini adalah Piezocone (CPTu), yang tidak hanya mengukur parameter mekanis tanah tetapi juga mampu mengukur tekanan air pori (pore water pressure) selama proses penetrasi berlangsung. Metode elektrik sangat direkomendasikan untuk proyek yang menuntut presisi tinggi dan analisis likuifaksi tanah.

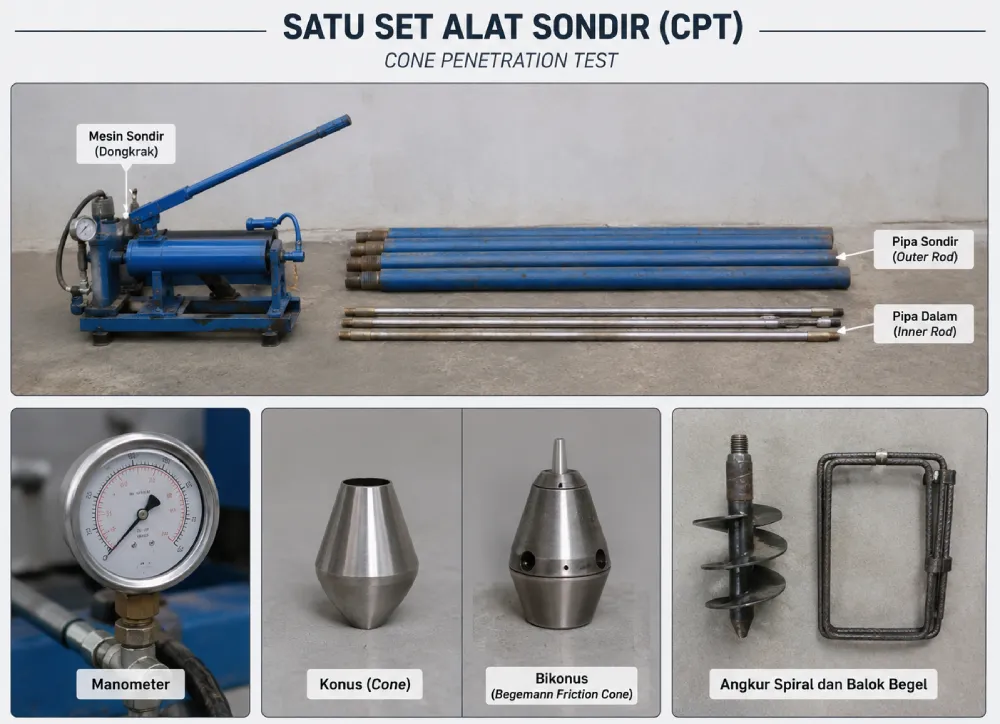

Komponen Utama dalam Satu Set Alat Sondir

Satu unit alat sondir standar yang siap dioperasikan di lapangan harus memiliki komponen yang lengkap dan terkalibrasi. Berdasarkan standar geoteknik, berikut adalah komponen-komponen utama penyusun sistem alat uji sondir:

• Mesin Sondir (Dongkrak): Berperan sebagai penekan mekanis atau hidrolik untuk mendorong pipa penetrasi masuk ke dalam tanah.
• Pipa Sondir (Outer Rod) & Pipa Dalam (Inner Rod): Pipa baja khusus berkualitas tinggi yang memiliki panjang standar 1 meter per batang. Pipa dalam berfungsi meneruskan gaya tekan dari dongkrak ke kepala konus.
• Manometer: Alat ukur tekanan hidrolik berbentuk lingkaran dengan jarum penunjuk angka tekanan. Biasanya disediakan dua unit manometer dengan kapasitas berbeda (misal: 60 kg/cm² dan 250 kg/cm²) untuk menjaga akurasi pembacaan pada berbagai konsistensi tanah.
• Konus (Cone) dan Bikonus (Begemann Friction Cone): Ujung penetrasi yang bersentuhan langsung dengan tanah. Konus biasa hanya mengukur perlawanan ujung, sedangkan bikonus Begemann dilengkapi selimut geser untuk mengukur hambatan pelekat secara simultan.
• Angkur Spiral dan Balok Begel: Komponen penambat yang diputar masuk ke dalam tanah di sisi kanan dan kiri mesin sondir. Angkur ini berfungsi sebagai penahan gaya reaksi ke atas (reaction anchor) ketika mesin melakukan penetrasi ke bawah.

Pentingnya Standar SNI 2827:2008 dalam Uji Sondir di Indonesia

Standar SNI 2827:2008 adalah regulasi resmi Badan Standardisasi Nasional yang menetapkan “Cara uji penetrasi lapangan dengan alat sondir”. Standar ini mengikat secara hukum untuk semua aktivitas penyelidikan tanah yang ditujukan sebagai dokumen pendukung legalitas konstruksi di Indonesia.

Melalui standarisasi SNI 2827:2008, setiap pengujian sondir wajib menghasilkan dua parameter utama:

1. Perlawanan Konus: Nilai gaya perlawanan tanah terhadap ujung konus. Parameter ini menggambarkan kapasitas daya dukung ujung fondasi.
2. Hambatan Pelekat: Nilai gesekan antara tanah dengan selimut bikonus. Akumulasi dari nilai ini menghasilkan Hambatan Pelekat Total yang krusial untuk menghitung kapasitas daya dukung geser selimut fondasi tiang pancang atau bored pile.

Rekomendasi Pemilihan Alat Sondir untuk Proyek Konstruksi

Memilih jenis alat sondir yang tepat tidak boleh dilakukan secara sembarangan. Praktisi geoteknik harus mempertimbangkan kondisi geologi wilayah setempat:

• Wilayah Dataran Aluvial / Pesisir Pantai (Misal: Jakarta Utara, Semarang Utara, Surabaya): Wilayah ini didominasi oleh tanah lempung lunak yang tebal dan memiliki muka air tanah tinggi. Alat Sondir Ringan 2 Ton masih sangat efektif untuk mendeteksi kedalaman tanah keras di area ruko. Namun, untuk proyek besar, penggunaan Sondir Elektrik / Piezocone (CPTu) sangat direkomendasikan guna menganalisis parameter konsolidasi dan risiko penurunan (settlement).
• Wilayah Pegunungan / Tanah Vulkanis (Misal: Bandung, Malang, Bogor): Karakteristik tanah berlempung ekspansif dengan sisipan batuan atau pasir padat memerlukan tenaga penetrasi yang kuat. Tipe Sondir Hidrolik 5 Ton hingga 10 Ton adalah pilihan terbaik agar proses penetrasi tidak mengalami kemacetan (refusal) sebelum mencapai kedalaman rencana.

Penyelidikan tanah lapangan yang akurat menggunakan alat uji sondir yang tepat merupakan investasi krusial untuk mencegah kegagalan struktur bangunan di masa depan. Pastikan alat sondir yang digunakan memiliki sertifikat kalibrasi manometer yang masih berlaku guna menjamin validitas data geoteknik Anda.
