Panduan Lengkap Metode Standard Penetration Test (SPT)

Metode Standard Penetration Test ini memberikan data empiris yang sangat andal mengenai kekerasan tanah, stratigrafi lapisan tanah sub-permukaan, serta sampel tanah fisik untuk analisis laboratorium lebih lanjut.

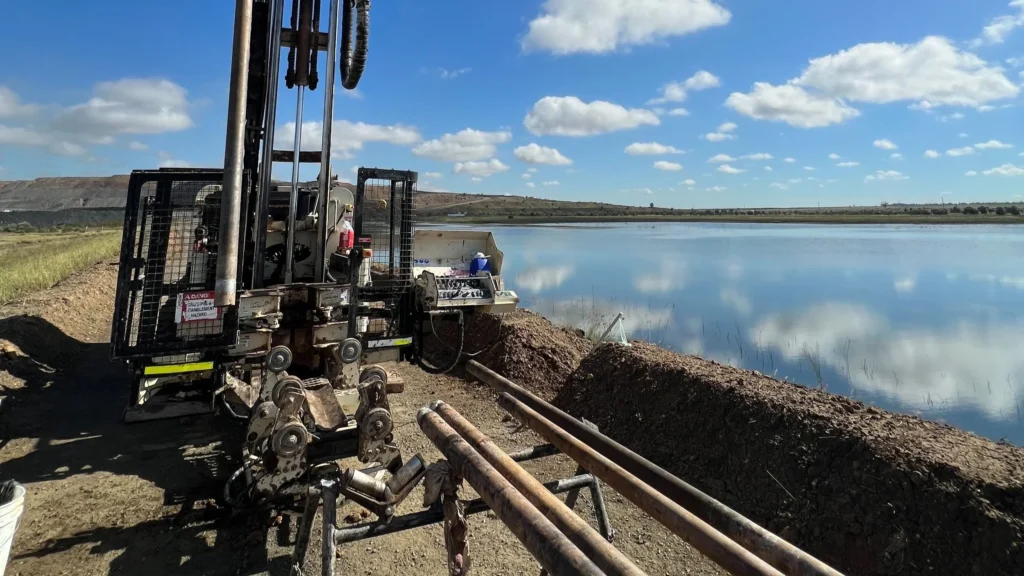

Gambar: Proses pengujian Standard Penetration Test (SPT) di lapangan menggunakan mesin bor mesin (rotary drill rig).

Apa Itu Standard Penetration Test (SPT)?

Standard Penetration Test (SPT) adalah metode pengujian tanah in-situ secara dinamis untuk mengukur kepadatan relatif atau konsistensi lapisan tanah. Di Indonesia, prosedur pengujian ini diatur secara resmi berdasarkan standar SNI 4153:2008, yang mengadopsi standar internasional ASTM D1586. Pengujian dilakukan dengan memasukkan tabung sampel belah (split-spoon sampler) ke dalam tanah melalui ketukan palu (hammer) seberat 63,5 kg dengan tinggi jatuh bebas setinggi 76 cm.

Pengujian SPT sangat krusial dalam dunia konstruksi karena tidak hanya memberikan indikasi kekuatan tanah secara kuantitatif melalui nilai N-SPT, tetapi juga menghasilkan sampel tanah terganggu (disturbed sample) dari dalam tabung split-spoon. Sampel tanah tersebut kemudian digunakan oleh ahli geoteknik untuk klasifikasi visual dan uji indeks laboratorium (seperti kadar air, batas Atterberg, dan analisis ukuran butir).

Fungsi dan Tujuan Utama Uji SPT Tanah

Metode SPT memegang peranan penting dalam fase investigasi geoteknik. Berikut adalah fungsi utama dari pelaksanaan uji SPT di lapangan:

• Menentukan Stratigrafi Lapisan Tanah: Membantu ahli geoteknik memetakan variasi lapisan tanah berdasarkan kedalaman, baik berupa tanah lempung (clay), lanau (silt), pasir (sand), maupun batuan.
• Mengukur Daya Dukung Tanah: Nilai N-SPT yang diperoleh dikorelasikan langsung secara empiris untuk menghitung daya dukung tanah (bearing capacity) guna perencanaan fondasi dangkal maupun fondasi dalam (seperti bored pile dan tiang pancang).
• Mengidentifikasi Potensi Likuefaksi: Di wilayah rawan gempa seperti Indonesia, nilai N-SPT pada lapisan pasir jenuh air digunakan untuk mengevaluasi kerentanan tanah terhadap fenomena likuefaksi (soil liquefaction).
• Pengambilan Sampel Tanah: Memperoleh sampel tanah fisik dari setiap interval kedalaman tertentu untuk memverifikasi jenis tanah secara visual di lapangan dan di laboratorium.

Spesifikasi Peralatan Standar Uji SPT

Untuk menjamin keakuratan data, peralatan yang digunakan dalam pengujian SPT harus memenuhi spesifikasi geometris dan mekanis yang ketat sesuai regulasi SNI 4153:2008. Penyimpangan dimensi atau berat alat akan mengakibatkan bias yang signifikan pada nilai N-SPT yang dihasilkan.

Prosedur dan Langkah Kerja Metode SPT Sesuai SNI 4153:2008

Prosedur pengujian SPT terdiri atas tiga tahapan utama yang harus dikerjakan secara sistematis dan hati-hati oleh tim investigator tanah.

1. Tahap Pengeboran (Drilling)

Pengeboran lubang uji dilakukan hingga mencapai kedalaman target pengujian (biasanya setiap interval 1,5 meter atau 2,0 meter). Metode pengeboran yang disarankan adalah rotary drilling dengan menstabilkan dinding lubang bor menggunakan cairan lumpur pemboran (drilling mud atau bentonite slurry) guna mencegah kelongsoran dinding tanah, terutama pada tanah pasir di bawah muka air tanah. Setelah mencapai kedalaman uji, lubang bor dibersihkan dari sisa-sisa ampas pengeboran.

2. Tahap Penetrasi dan Perhitungan Blow Count (Nilai N-SPT)

Cara menentukan nilai N-SPT dilakukan dengan menjumlahkan jumlah pukulan palu pada penetrasi 15 cm kedua (N₂) dan penetrasi 15 cm ketiga (N₃). Penetrasi 15 cm pertama (N₁) dikategorikan sebagai dudukan (seating drive) dan tidak dimasukkan ke dalam perhitungan nilai N-SPT akhir (N = N₂ + N₃) karena area tersebut diasumsikan telah terganggu oleh proses pengeboran sebelumnya.

Langkah-langkah detail penetrasi:

1. Pasang split-spoon sampler pada ujung stang bor (drill rod) dan turunkan perlahan hingga menyentuh dasar lubang bor.
2. Beri tanda pada stang bor dengan kapur tulis pada tiga interval masing-masing sepanjang 15 cm (total 45 cm).
3. Lakukan penumbukan dengan palu 63,5 kg yang dijatuhkan bebas dari ketinggian 76 cm.
4. Catat jumlah pukulan yang diperlukan untuk memasukkan tabung sampler pada setiap interval 15 cm tersebut:
   • Interval I (0–15 cm) = N₁ pukulan (seating drive).
   • Interval II (15–30 cm) = N₂ pukulan.
   • Interval III (30–45 cm) = N₃ pukulan.

Hitung nilai N-SPT dengan rumus:

3. Pengambilan Sampel Tanah (Disturbed Soil Sampling)

Setelah penetrasi setinggi 45 cm selesai, stang bor diangkat kembali ke permukaan. Tabung split-spoon dibuka secara hati-hati dengan melepas kepala (coupling) dan sepatu pemotong (shoe). Sampel tanah yang berada di dalam tabung diambil, diidentifikasi jenisnya secara visual, lalu dimasukkan ke dalam kantong plastik kedap udara untuk dikirim ke laboratorium geoteknik.

Cara Menghitung Nilai N-SPT dan Koreksi Parameter (N₆₀)

Dalam analisis geoteknik modern, nilai N-SPT mentah hasil pengukuran di lapangan tidak bisa langsung digunakan begitu saja untuk kalkulasi parameter desain yang presisi. Nilai tersebut harus dikoreksi terlebih dahulu terhadap efisiensi energi palu sebesar 60% (N₆₀) serta koreksi tekanan overburden tanah di sekitarnya.

Koreksi energi hammer sangat krusial karena jenis palu lapangan (seperti donut hammer, safety hammer, atau automatic hammer) menyalurkan energi yang berbeda-beda ke stang bor. Rumus koreksi N₆₀ adalah sebagai berikut:

Keterangan parameter:

• N: Nilai N-SPT mentah yang diperoleh dari lapangan (N₂ + N₃).
• E_m: Efisiensi energi palu (dalam persen). Palu otomatis (automatic hammer) umumnya memiliki efisiensi berkisar antara 70% hingga 90%, sedangkan palu manual (donut hammer) berkisar antara 50% hingga 60%.
• C_b: Faktor koreksi diameter lubang bor (biasanya bernilai 1,0 untuk diameter 65–115 mm).
• C_r: Faktor koreksi panjang stang bor (berkisar antara 0,75 untuk stang pendek < 4 m hingga 1,0 untuk stang > 10 m).
• C_s: Faktor koreksi tipe tabung sampel (bernilai 1,0 jika menggunakan sampler standar tanpa pelapis/liner).

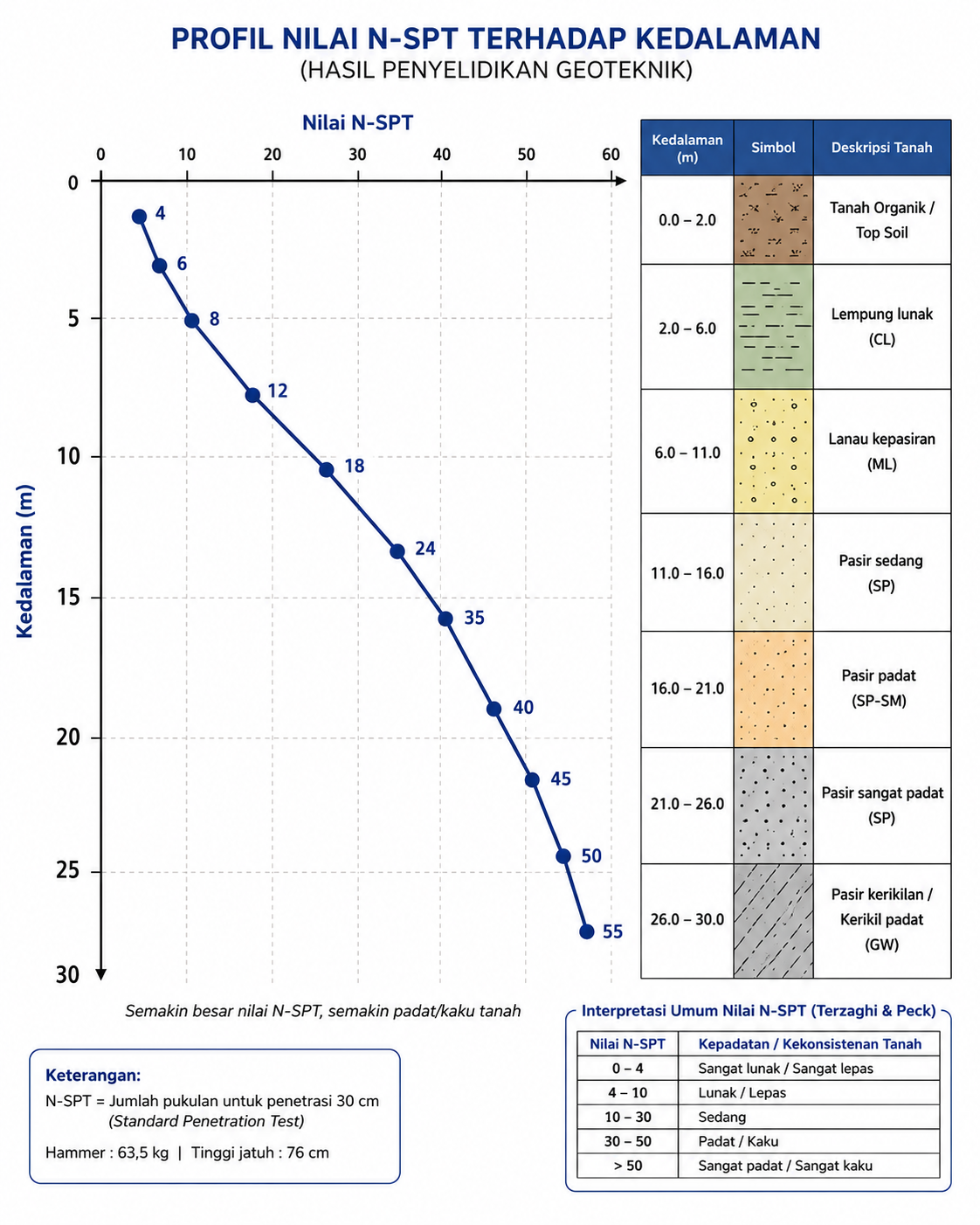

Korelasi Nilai N-SPT dengan Parameter Kepadatan Tanah

Nilai N-SPT hasil pengujian lapangan memberikan gambaran langsung mengenai tingkat kepadatan tanah non-kohesif (pasir) serta tingkat konsistensi tanah kohesif (lempung/lanau).

1. Korelasi pada Tanah Kohesif (Lempung/Clay)

Pada tanah lempung, nilai N-SPT merepresentasikan konsistensi kekuatan geser tak terdrainase (undrained shear strength / s_u).

2. Korelasi pada Tanah Non-Kohesif (Pasir/Sand)

Pada tanah pasir, nilai N-SPT merepresentasikan kerapatan relatif (relative density / D_r) serta sudut geser dalam tanah (φ).

Kriteria Penolakan (Refusal Criterion) dalam Praktik Lapangan

Dalam praktiknya di lapangan, tidak selamanya tanah dapat dipenetrasi dengan mudah. Ketika menemukan lapisan tanah keras atau batuan, pengujian harus dihentikan untuk mencegah kerusakan pada peralatan bor dan stang bor. Kondisi penghentian ini disebut sebagai kriteria penolakan (refusal).

Berdasarkan standar praktis di Indonesia, pengujian SPT dinyatakan mengalami penolakan (refusal) apabila memenuhi salah satu dari kondisi berikut:

• Jumlah pukulan telah mencapai 50 kali pada salah satu interval penetrasi 15 cm.
• Jumlah total pukulan telah mencapai 100 kali untuk keseluruhan penetrasi 45 cm.
• Tidak terjadi penurunan atau kemajuan penetrasi (no advancement) sama sekali setelah palu ditumbukkan sebanyak 10 kali berturut-turut.

Jika kondisi penolakan ini tercapai, kedalaman tersebut dicatat sebagai kedalaman tanah keras (tanah hard atau refusal), yang sangat krusial sebagai acuan kedalaman ujung fondasi tiang pancang (pile tip).

Perbedaan Metode SPT dengan Uji Sondir (Cone Penetration Test – CPT)

Bagi masyarakat awam atau mahasiswa teknik sipil tingkat awal, metode SPT dan uji Sondir sering kali dianggap sama karena keduanya mengukur kekuatan tanah di lapangan. Namun, kedua metode pengujian ini memiliki prinsip kerja, parameter hasil, dan kegunaan yang sangat berbeda.

Pertanyaan yang Sering Diajukan (FAQ)
