Mengukur Daya Dukung Perkerasan Jalan dengan Uji DCP

AI Summary: Uji Dynamic Cone Penetrometer (DCP) adalah metode cepat, akurat, dan ekonomis untuk mengevaluasi daya dukung lapisan perkerasan jalan, termasuk tanah dasar dan lapis pondasi. Dengan mengukur penetrasi kerucut dinamis, uji ini menghasilkan data penting yang dapat dikonversi menjadi nilai CBR ekivalen. Hasil uji ini krusial untuk desain, evaluasi kondisi, dan perencanaan pemeliharaan jalan, terutama dalam konteks infrastruktur Indonesia. Uji DCP menjadi alat esensial bagi teknisi dan insinyur untuk memastikan kualitas dan ketahanan jalan, melengkapi pengujian laboratorium.

Uji Dynamic Cone Penetrometer (DCP) adalah metode cepat dan akurat untuk mengevaluasi kekuatan daya dukung lapisan perkerasan jalan, termasuk subgrade dan lapis pondasi. Dengan mengukur penetrasi kerucut dinamis, uji ini memberikan data penting yang krusial bagi teknisi dan insinyur dalam desain, evaluasi kondisi, dan perencanaan pemeliharaan jalan. Dalam konteks infrastruktur jalan di Indonesia yang terus berkembang, pemahaman mendalam tentang Uji DCP menjadi semakin vital untuk memastikan kualitas dan ketahanan jalan.

Apa Itu Uji DCP (Dynamic Cone Penetrometer)?

Uji Dynamic Cone Penetrometer (DCP) merupakan metode pengujian lapangan yang semakin populer untuk menilai daya dukung tanah dan material perkerasan. Kecepatan dan kemudahan penggunaannya menjadikannya pilihan ideal untuk evaluasi kondisi lapangan secara efisien.

Definisi dan Prinsip Dasar Uji DCP

Uji DCP adalah pengujian lapangan in-situ yang mengukur ketahanan tanah atau material perkerasan terhadap penetrasi kerucut standar yang didorong oleh berat jatuh, memberikan indikasi kekuatan dan kepadatan. Prinsip dasarnya adalah mengukur jumlah pukulan (blows) yang diperlukan untuk penetrasi kerucut ke dalam tanah pada kedalaman tertentu. Semakin banyak pukulan yang dibutuhkan untuk penetrasi yang sama, semakin tinggi daya dukung material tersebut.

Mengapa Uji DCP Penting untuk Perkerasan Jalan?

Uji DCP penting karena memberikan data cepat dan ekonomis mengenai daya dukung tanah di bawah perkerasan, krusial untuk desain, evaluasi kondisi, dan perencanaan pemeliharaan jalan. Uji ini memungkinkan identifikasi cepat area lemah pada struktur perkerasan, membantu insinyur dalam pengambilan keputusan yang tepat terkait perbaikan atau penguatan. Dengan Uji DCP, penilaian kondisi subgrade dan lapis pondasi dapat dilakukan tanpa memerlukan sampel tanah laboratorium yang memakan waktu dan biaya.

Peralatan Utama untuk Melakukan Uji DCP

Pelaksanaan Uji DCP memerlukan set alat khusus dan beberapa perlengkapan pendukung untuk memastikan akurasi dan efisiensi pengujian.

Komponen Alat Dynamic Cone Penetrometer (DCP)

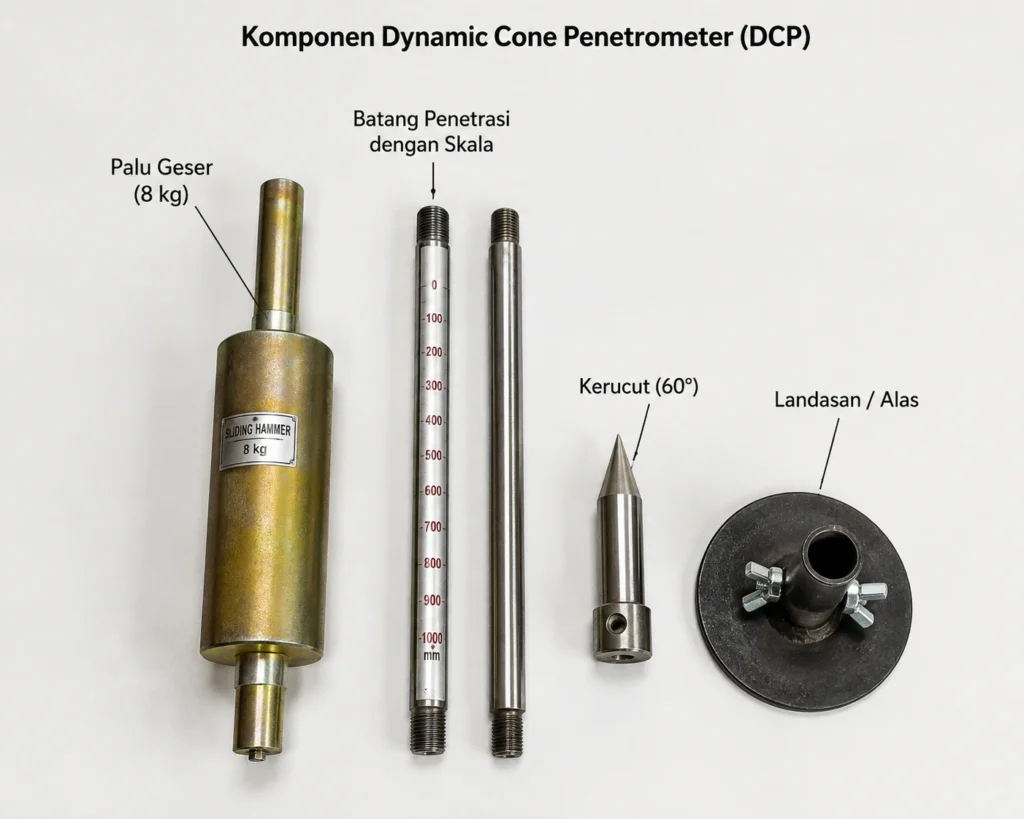

Alat DCP terdiri dari palu geser (sliding hammer) dengan berat standar (umumnya 8 kg), batang penetrasi dengan skala ukur (paling umum batang berdiameter 16 mm atau 20 mm), kerucut penetrasi baja standar (sudut kerucut 60° dengan diameter dasar 20 mm), landasan (anvil) tempat palu menjatuhkan diri, dan batang ekstensi untuk mencapai kedalaman yang lebih besar. Setiap komponen dirancang untuk memudahkan pengujian di berbagai kondisi lapangan.

Perlengkapan Pendukung yang Diperlukan

Selain alat DCP, diperlukan juga perlengkapan pendukung seperti kunci pas untuk merakit dan membongkar alat, alat pengukur jarak (misalnya meteran atau roll meter) untuk penentuan lokasi uji, logbook atau formulir khusus untuk mencatat data, alat tulis, dan peralatan Keselamatan dan Kesehatan Kerja (K3) seperti sarung tangan dan helm.

Prosedur Lengkap Pelaksanaan Uji DCP di Lapangan

Memahami prosedur Uji DCP yang benar adalah kunci untuk mendapatkan data yang akurat dan representatif. Berikut adalah langkah-langkah pelaksanaannya.

Persiapan Lokasi dan Penempatan Alat

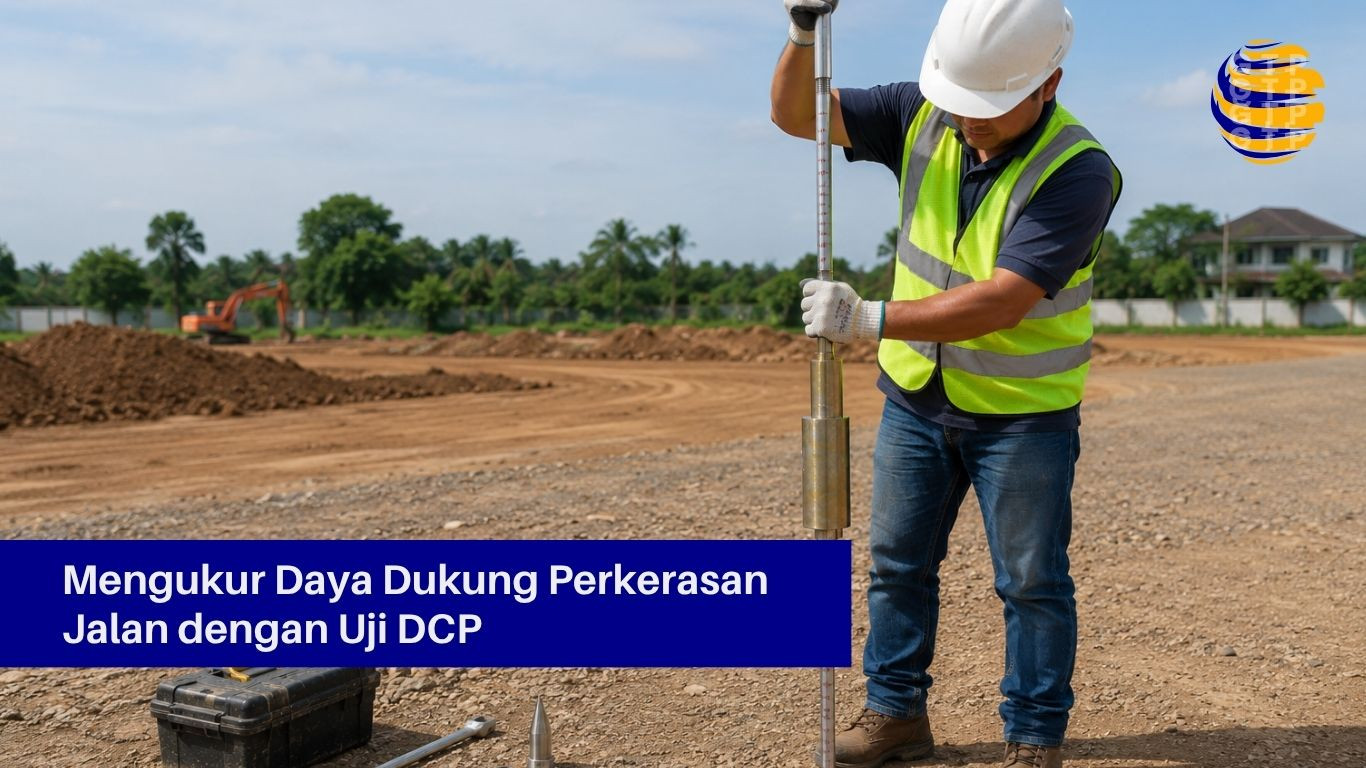

Pilih lokasi uji yang representatif, pastikan permukaan rata dan bersih dari kerikil besar atau material asing yang dapat mengganggu penetrasi, lalu pasang alat DCP secara vertikal. Lokasi uji harus mencerminkan kondisi perkerasan atau subgrade yang ingin dievaluasi. Pastikan alat berdiri tegak lurus dengan bantuan level air atau visual, untuk menghindari pembiasan hasil akibat penetrasi miring.

Langkah-langkah Pengujian Penetrasi Kerucut Dinamis

Prosedur Uji Penetrasi Kerucut Dinamis meliputi langkah-langkah berikut:

1. 1. Rakitan Alat: Pasang kerucut ke batang penetrasi, kemudian sambungkan batang penetrasi ke landasan, dan pasang palu geser.
   2. Penempatan Awal: Letakkan ujung kerucut di permukaan tanah atau lapisan yang akan diuji, pastikan posisi vertikal.
   3. Pengujian: Angkat palu geser hingga menyentuh batas atas (tinggi jatuh standar, biasanya 575 mm) dan jatuhkan secara bebas ke landasan. Ini dihitung sebagai satu pukulan.
   4. Pencatatan Penetrasi: Catat kedalaman penetrasi kumulatif pada skala batang penetrasi setelah sejumlah pukulan tertentu (misalnya, setiap 1, 2, 5, atau 10 pukulan), atau setiap kali kerucut menembus kedalaman tertentu (misalnya, setiap 5 mm atau 10 mm).
   5. Lanjutkan Pengujian: Terus jatuhkan palu dan catat penetrasi hingga kedalaman yang diinginkan tercapai, atau hingga penetrasi menjadi sangat sulit (misalnya, lebih dari 100 pukulan untuk 10 mm penetrasi).
   6. Pembongkaran: Setelah selesai, angkat alat dan catat kedalaman total penetrasi.

Pencatatan Data Uji DCP yang Akurat

Catat jumlah pukulan dan kedalaman penetrasi kumulatif untuk setiap interval (misal: setiap 5 mm atau 10 mm penetrasi) dalam logbook atau form khusus. Pencatatan yang akurat sangat penting untuk analisis selanjutnya. Sertakan informasi lokasi, tanggal, operator, kondisi cuaca, dan jenis material yang diuji.

Contoh format pencatatan data:

Interpretasi Hasil Uji DCP dan Perhitungan Daya Dukung

Setelah data terkumpul, langkah selanjutnya adalah menginterpretasikan hasil untuk menentukan daya dukung perkerasan jalan.

Analisis Kurva Penetrasi DCP

Kurva penetrasi menunjukkan hubungan antara jumlah pukulan dan kedalaman penetrasi, yang membantu mengidentifikasi lapisan tanah yang berbeda dan kekuatannya. Plot data penetrasi kumulatif (sumbu Y) terhadap jumlah pukulan (sumbu X). Perubahan kemiringan pada kurva mengindikasikan transisi antar lapisan material dengan kekuatan yang berbeda. Kemiringan yang curam menunjukkan material yang lunak atau kurang padat, sementara kemiringan yang landai menunjukkan material yang keras atau padat.

Menghitung Nilai CBR Ekivalen dari Data DCP

Nilai CBR ekivalen dapat diestimasi dari data DCP menggunakan formula empiris yang menghubungkan indeks penetrasi DCP dengan nilai CBR. Indeks penetrasi (IP) dihitung sebagai penetrasi (mm) per pukulan. Salah satu rumus empiris yang umum digunakan adalah: Log CBR = 2.48 – 1.05 Log IP Di mana:

• CBR = California Bearing Ratio (%)
• IP = Indeks Penetrasi (mm/pukulan)

Rumus ini memungkinkan teknisi untuk mengkonversi data DCP yang cepat menjadi nilai CBR yang merupakan parameter desain standar untuk perkerasan jalan.

Membandingkan Hasil dengan Spesifikasi Teknis dan Standar (SNI)

Hasil uji DCP harus dibandingkan dengan spesifikasi teknis proyek atau standar SNI yang relevan untuk menentukan apakah daya dukung perkerasan memenuhi persyaratan. Spesifikasi teknis akan menetapkan nilai CBR minimum yang harus dicapai untuk subgrade, lapis pondasi bawah, dan lapis pondasi atas. Perbandingan ini sangat penting untuk kontrol kualitas dan memastikan bahwa material yang digunakan memiliki kekuatan yang memadai sesuai dengan desain.

Kelebihan dan Keterbatasan Uji DCP dalam Praktik

Seperti metode pengujian lainnya, Uji DCP memiliki keunggulan dan keterbatasan yang perlu dipertimbangkan.

Keunggulan Penggunaan Uji DCP

Uji DCP menawarkan keunggulan seperti kecepatan dalam pelaksanaan, portabilitas alat yang membuatnya mudah dibawa ke lokasi terpencil, biaya rendah dibandingkan dengan metode pengujian lain (seperti CBR laboratorium atau Plate Bearing Test), kemampuan mengevaluasi berbagai lapisan material secara in-situ, dan kemudahan penggunaan di lapangan dengan pelatihan minimal. Ini menjadikannya alat yang sangat efisien untuk survei awal dan kontrol kualitas cepat.

Keterbatasan dan Pertimbangan dalam Uji DCP

Keterbatasan uji DCP meliputi ketidakakuratan pada material berbutir kasar atau berkerikil besar yang dapat menghambat penetrasi kerucut secara seragam, tidak cocok untuk perkerasan kaku (rigid pavement) seperti beton karena kerucut tidak dapat menembus, serta sensitivitas terhadap keahlian operator dalam mempertahankan vertikalitas dan mencatat data. Interpretasi hasil juga sangat bergantung pada rumus empiris yang digunakan, yang mungkin bervariasi tergantung jenis tanah.

Aplikasi Uji DCP dalam Proyek Perkerasan Jalan di Indonesia

Uji DCP memiliki peran krusial dalam berbagai tahapan proyek perkerasan jalan, terutama di Indonesia dengan karakteristik geologi dan kondisi jalan yang beragam.

Peran Uji DCP dalam Desain dan Evaluasi Perkerasan Jalan Baru

Uji DCP membantu dalam menentukan parameter desain lapis pondasi dan subgrade untuk perkerasan jalan baru, serta mengevaluasi keseragaman material. Sebelum konstruksi dimulai, Uji DCP dapat digunakan untuk menilai kekuatan tanah dasar (subgrade) di sepanjang trase jalan, membantu dalam zonasi kekuatan dan mengidentifikasi area yang memerlukan perbaikan tanah atau peningkatan tebal perkerasan. Ini memastikan desain yang lebih efisien dan ekonomis.

Penggunaan Uji DCP untuk Pemeliharaan dan Rehabilitasi Jalan

Dalam pemeliharaan, uji DCP digunakan untuk menilai kondisi kekuatan eksisting perkerasan, mengidentifikasi titik lemah, dan merencanakan strategi rehabilitasi yang tepat. Pengujian ini sangat efektif untuk mengevaluasi lapisan di bawah permukaan jalan tanpa perlu membongkar seluruh struktur, memungkinkan penentuan penyebab kerusakan (misalnya, kegagalan pada lapis pondasi) dan merencanakan desain perkuatan (overlay) yang sesuai.

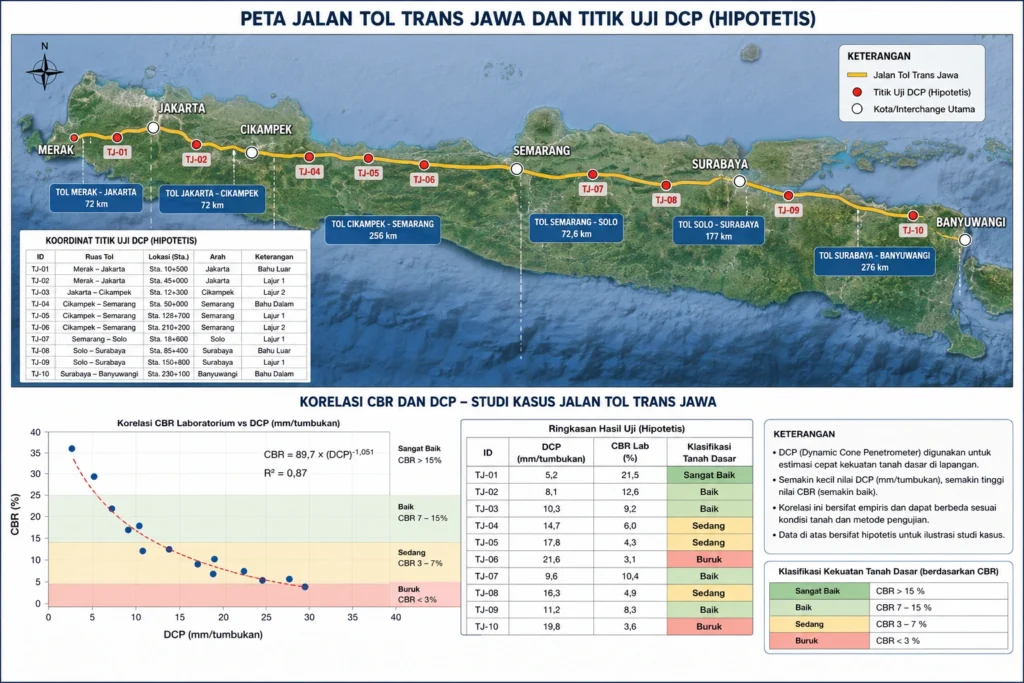

Studi Kasus Singkat: Uji DCP di Proyek Jalan Tol Trans Jawa

Sebagai contoh nyata di Indonesia, Uji DCP banyak diterapkan dalam proyek-proyek besar seperti pembangunan Jalan Tol Trans Jawa. Tim proyek memanfaatkan Uji DCP untuk evaluasi cepat daya dukung subgrade dan lapis pondasi selama tahap konstruksi. Misalnya, di beberapa segmen tol yang melintasi area dengan tanah lempung lunak, Uji DCP digunakan secara rutin untuk memverifikasi efektivitas perbaikan tanah dan memastikan bahwa setiap lapis timbunan dan pondasi mencapai nilai CBR ekivalen yang disyaratkan sebelum lapis selanjutnya dihampar. Data DCP ini memungkinkan pengawas proyek untuk mengambil keputusan real-time mengenai area yang memerlukan pemadatan ulang atau perlakuan khusus, sehingga menjaga kualitas konstruksi jalan sesuai standar dan mempercepat progres pekerjaan tanpa mengorbankan kekuatan struktural.

Titik-titik pada Ilustrasi diatas hanya hipotesis semata meskipun sudah dilakukannya pengujian jalan tol sebelum jalan tol tersebut digunakan.

Standar Nasional Indonesia (SNI) Terkait Uji Daya Dukung Perkerasan

Meskipun belum ada SNI spesifik yang secara langsung mengatur metode Uji DCP, hasil dari uji ini memiliki keterkaitan erat dengan berbagai standar nasional lainnya.

Keterkaitan Uji DCP dengan SNI untuk Pengujian Tanah dan Perkerasan

Meskipun mungkin belum ada SNI spesifik untuk metode DCP, hasilnya sering diinterpretasikan dalam konteks SNI yang mengatur nilai CBR atau daya dukung tanah, seperti SNI 03-1742-2008 tentang Cara Uji CBR Laboratorium, atau standar terkait investigasi geoteknik. Data CBR ekivalen yang dihasilkan dari Uji DCP menjadi acuan penting untuk memastikan material memenuhi persyaratan kekuatan yang ditetapkan dalam spesifikasi umum dan desain perkerasan jalan di Indonesia. Penggunaan Uji DCP sebagai metode pendukung untuk verifikasi lapangan terhadap standar ini sangat membantu dalam kontrol kualitas proyek.

Tanya Jawab Umum (FAQ) Seputar Uji DCP

Berikut adalah beberapa pertanyaan umum yang sering diajukan mengenai Uji DCP.

Berapa kedalaman maksimum yang dapat diuji dengan DCP?

Umumnya, Uji DCP dapat menguji kedalaman hingga 800-1000 mm, tergantung jenis alat dan kondisi tanah. Kedalaman ini dapat diperluas dengan menggunakan batang ekstensi tambahan, namun perlu diperhatikan bahwa akurasi dapat sedikit berkurang pada kedalaman yang sangat dalam karena efek friksi batang.

Apakah Uji DCP dapat menggantikan Uji CBR Laboratorium?

Uji DCP tidak sepenuhnya dapat menggantikan Uji CBR Laboratorium, melainkan merupakan pelengkap yang sangat baik. Uji DCP memberikan estimasi nilai CBR secara cepat di lapangan dan ideal untuk survei luas atau kontrol kualitas harian. Sementara itu, Uji CBR Laboratorium memberikan hasil yang lebih presisi dan digunakan sebagai acuan utama untuk desain awal perkerasan.

Bagaimana memastikan akurasi hasil Uji DCP?

Untuk memastikan akurasi hasil Uji DCP, penting untuk melakukan kalibrasi alat secara berkala, memastikan prosedur pengujian dilakukan dengan benar (vertikalitas, tinggi jatuh palu standar), dan operator memiliki keahlian yang memadai. Selain itu, lokasi uji harus representatif dan bersih dari gangguan. Perbandingan dengan uji lain, seperti CBR laboratorium, di beberapa titik uji juga dapat membantu memverifikasi keandalan data DCP.
