Scattering Radiometer: Alat Ukur Radiasi Baur untuk PLTS

Scattering radiometer adalah instrumen yang dirancang khusus untuk mengukur komponen itu: radiasi baur, bagian cahaya matahari yang tersebar oleh awan, debu, dan partikel atmosfer sebelum sampai ke permukaan bumi. Datanya dipakai stasiun meteorologi, dinas klimatologi, peneliti, dan perencana pembangkit listrik tenaga surya untuk memahami bukan hanya berapa banyak energi matahari yang tersedia di suatu lokasi, tapi seperti apa karakter langitnya.

Tiga Wajah Radiasi Matahari

Radiasi yang sampai ke bumi sebenarnya terdiri dari tiga komponen. Radiasi langsung datang lurus dari piringan matahari, seperti sorotan lampu senter yang menghasilkan bayangan tajam. Radiasi baur tersebar ke segala arah oleh awan, uap air, dan partikel atmosfer, dan radiasi global adalah jumlah keduanya, total yang diterima permukaan horizontal.

Analoginya cukup intuitif kalau dipikirkan sejenak: hari cerah menghasilkan bayangan tajam karena radiasi langsung mendominasi, sedangkan hari mendung membuat bayangan samar karena radiasi baur yang mengambil alih. Di Indonesia, yang langitnya sering berawan sepanjang tahun, porsi radiasi baur ini cukup besar dan berubah-ubah dari sesuatu yang tidak akan terlihat kalau Anda hanya mengukur totalnya saja lewat pyranometer biasa.

Cara Kerja: Menghalangi Matahari secara Terkontrol

Prinsipnya sebenarnya cukup sederhana begitu dipahami. Sebuah pyranometer dipasangi cincin pelindung (shadow ring) yang mengikuti pergerakan matahari dari terbit hingga terbenam, mencegah radiasi langsung mencapai sensor di bawahnya. Yang tersisa dan tertangkap sensor hanyalah cahaya yang sudah tersebar dari langit, itulah radiasi baur.

Pada RK200-09 dari Rika Sensor, konstruksi cincin pelindungnya terdiri dari cincin, penggaris, sekrup penyetel, braket, dan sasis, dengan lebar cincin 65 mm dan diameter 400 mm. Cincin ini dipasang pada spiral penyetelan batang sekrup yang terukir skala lintang dan deklinasi, sehingga posisinya harus disesuaikan dengan garis lintang geografis lokasi pemasangan agar bayangannya jatuh tepat menutupi sensor sepanjang hari.

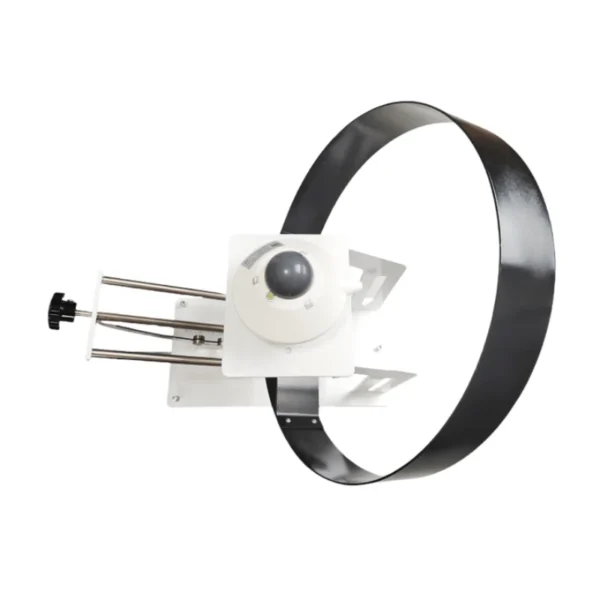

CDG-17B dari CODA Sensor memakai konsep serupa, dengan cincin berdiameter sama dan rentang skala lintang 0–50° di utara maupun selatan khatulistiwa. Karena seluruh wilayah Indonesia berada pada sekitar 6° Lintang Utara hingga 11° Lintang Selatan, penyesuaian lintang ini bukan kendala rentang alatnya sudah mencakup seluruh negeri.

Mengapa PLTS Membutuhkan Data Ini

Untuk perencanaan pembangkit listrik tenaga surya, data radiasi global saja sering tidak cukup bercerita. Dua lokasi dengan angka radiasi global yang hampir sama bisa punya karakter langit yang sangat berbeda, satu lebih sering cerah dengan radiasi langsung dominan, satu lagi lebih sering berawan dengan radiasi baur yang mengambil porsi besar. Perbedaan ini baru terlihat setelah komponen baurnya diukur terpisah, dan itu memengaruhi proyeksi produksi energi panel surya secara nyata, karena performa panel memang berbeda di bawah kedua kondisi tersebut.

Bagi stasiun meteorologi dan lembaga penelitian, kebutuhannya sedikit berbeda tapi arahnya sama: data radiasi baur jangka panjang menjadi bahan untuk penelitian meteorologi, pemantauan atmosfer, dan studi lingkungan yang membutuhkan gambaran lebih detail daripada sekadar angka total harian.

Membaca Spesifikasi CDG-17B sebagai Bahan Keputusan

Spesifikasi sebuah sensor radiasi sering terasa seperti daftar angka yang membosankan, tapi masing-masing sebenarnya menjawab pertanyaan praktis yang akan muncul begitu alatnya terpasang di lapangan.

Rentang spektral 280–3000 nm menangkap hampir seluruh spektrum matahari yang relevan bagi panel surya, dari ultraviolet hingga inframerah, rentang yang sempit akan melewatkan sebagian energi yang sebenarnya diterima. Rentang ukur 0–2000 W/m² memberi ruang aman jauh di atas radiasi siang terik tropis yang biasanya berkisar seribu W/m², sehingga sensor tidak jenuh pada saat matahari sedang terik-teriknya, justru momen yang paling penting untuk dicatat.

Akurasi di bawah ±2% tergolong tinggi untuk kelas penelitian, penting ketika datanya akan dipakai untuk publikasi ilmiah atau studi kelayakan di mana selisih kecil bisa mengubah kesimpulan. Waktu respons di bawah 30 detik untuk mencapai 99 persen nilai sebenarnya cukup cepat mengikuti pergerakan awan di langit tropis yang memang sering berubah cepat; sensor yang lambat akan tertinggal mencatat dan merusak kualitas data deret waktunya. Stabilitas ±1 persen per tahun berarti bacaan tidak mudah meleset dari tahun ke tahun, sesuatu yang penting bagi stasiun yang membandingkan data antar-tahun untuk melihat tren iklim.

Dari sisi ketahanan lapangan, efek suhu ±1 persen pada rentang -10°C sampai +40°C berarti bacaan tidak banyak bergeser saat cuaca panas — mencakup suhu siang hari di Indonesia dengan baik. Suhu operasi -40°C sampai +80°C dan proteksi IP65 menandakan alat ini memang dirancang untuk pemasangan luar ruangan permanen: tahan hujan, debu, dan panas tanpa perlu pelindung tambahan.

Soal integrasi, tersedia tiga pilihan output — 0–5V, 4–20mA, dan RS485 — yang memberi fleksibilitas sambungan ke data logger. Ini juga titik yang paling sering luput diperiksa sebelum membeli, jadi pastikan dulu input data logger Anda mendukung salah satu dari ketiganya. Catu dayanya 12–24VDC dengan konsumsi rendah, cocok untuk stasiun lapangan yang ditenagai panel surya dan baterai. Dari sisi fisik, diameter cincin 400 mm dengan skala lintang 0–50° di kedua arah sudah mencakup seluruh Indonesia, sementara berat 15 kilogram dengan ukuran 50×50×60 cm berarti Anda perlu menyiapkan dudukan yang cukup kokoh dan memperhitungkan biaya pengiriman ke lokasi. Sertifikasi CE-EMC, RoHS, dan ISO9001 menandakan produk telah melewati pengujian mutu dan keamanan yang diakui secara internasional.

Berikut ringkasan spesifikasinya dalam satu tabel:

Sebagai pembanding, RK200-09 dari Rika Sensor mengedepankan konstruksi cincin pelindung yang terdokumentasi detail untuk kebutuhan stasiun meteorologi. Keduanya tersedia melalui halaman produk CDG-17B Scattering Radiometer dan RK200-09 Scattering Radiometer di kategori sensor radiasi.

Scattering Radiometer atau Pyranometer Biasa?

Perbedaannya ada pada apa yang diukur: pyranometer biasa mengukur radiasi global, totalnya, sedangkan scattering radiometer mengukur radiasi baur saja dengan menghalangi komponen langsungnya.

Pyranometer biasa sudah cukup bila kebutuhan Anda sebatas monitoring radiasi matahari secara umum di stasiun cuaca, mengetahui total energi matahari harian atau bulanan di suatu lokasi, atau anggaran yang terbatas sementara data komponen baur belum menjadi kebutuhan mendesak. Scattering radiometer menjadi relevan ketika Anda butuh data radiasi baur terpisah untuk penelitian meteorologi atau pemantauan atmosfer, analisis komposisi langit untuk studi kelayakan PLTS, terutama saat membandingkan beberapa calon lokasi atau data deret waktu jangka panjang untuk penelitian lingkungan di universitas maupun lembaga riset.

Patokan sederhananya: kalau pertanyaan Anda masih “berapa total radiasinya?”, pyranometer biasa sudah menjawab. Kalau pertanyaannya sudah bergeser ke “seperti apa karakter langit di lokasi ini?”, Anda butuh scattering radiometer. Tidak sedikit stasiun penelitian yang memakai keduanya berdampingan, karena dengan begitu komponen langsungnya pun bisa dihitung dari selisih antara radiasi global dan radiasi baur.

Yang Perlu Disiapkan Sebelum Instalasi

Beberapa hal praktis sebaiknya disiapkan sebelum unit datang, supaya pemasangan tidak tertunda di lapangan. Lokasi pemasangan perlu dipilih di titik berlangit terbuka, bebas bayangan gedung, pohon, atau tiang ke arah perjalanan matahari bayangan liar dari objek sekitar akan merusak data, padahal alat ini bekerja dengan menghalangi matahari secara terkontrol lewat cincinnya sendiri, bukan lewat halangan tak terduga. Data garis lintang lokasi perlu disiapkan untuk menyetel cincin mengikuti skala lintang dan deklinasi pada penggarisnya, meski seperti disebutkan sebelumnya, seluruh Indonesia sudah masuk dalam rentang yang didukung.

Karena beratnya mencapai 15 kilogram,  atau tiang yang kokoh dan tahan angin jadi keharusan — instrumen presisi semacam ini tidak boleh bergoyang. Catu daya 12–24VDC yang stabil perlu tersedia di lokasi, biasanya dari sistem panel surya dan baterai stasiun cuaca yang sudah ada. Pastikan juga data logger Anda mendukung salah satu dari RS485, 4–20mA, atau 0–5V, karena ini yang menentukan apakah unit bisa langsung tersambung tanpa perangkat tambahan.

Perawatan berkala perlu dijadwalkan mengikuti panduan pabrikan agar posisi cincin tetap benar dan sensor bebas dari kotoran, dan sebelum membeli, tanyakan ke distributor soal garansi, ketersediaan suku cadang, serta dukungan teknis purna jual, mintalah datasheet resmi sebagai bahan perbandingan yang lebih akurat daripada sekadar brosur pemasaran.

Pertanyaan yang Sering Diajukan

Apa itu scattering radiometer?
Scattering radiometer adalah instrumen pengukur radiasi hamburan (baur) di atmosfer. Alat ini berupa pyranometer yang dipasangi cincin pelindung untuk menghalangi radiasi langsung matahari, sehingga sensor hanya mencatat radiasi yang tersebar di langit.

Apa fungsi scattering radiometer?
Fungsinya mengukur intensitas radiasi tersebar di langit secara terus-menerus — dipakai stasiun meteorologi dan lembaga penelitian untuk penelitian meteorologi, pemantauan atmosfer, studi radiasi matahari, dan penelitian lingkungan.

Apa perbedaan radiasi global, langsung, dan baur?
Radiasi langsung datang lurus dari piringan matahari, radiasi baur tersebar oleh awan dan partikel atmosfer ke segala arah, dan radiasi global adalah jumlah keduanya. Hari cerah: langsung dominan, bayangan tajam. Hari mendung: baur dominan, bayangan samar.

Mengapa pengukuran radiasi baur penting untuk PLTS?
Perencana PLTS perlu tahu komposisi radiasi, bukan hanya totalnya. Data baur membantu menilai karakter langit dan membandingkan calon lokasi secara adil — dua tempat dengan total radiasi mirip bisa punya profil langit yang sangat berbeda, dan itu memengaruhi proyeksi energi.

Apakah saya butuh scattering radiometer atau cukup pyranometer biasa?
Kalau Anda hanya perlu total radiasi matahari untuk monitoring umum, pyranometer biasa sudah cukup dan lebih sederhana. Scattering radiometer dibutuhkan ketika komponen baur harus dipisahkan — untuk riset cuaca, studi radiasi matahari, atau perencanaan PLTS yang serius. Bila ragu, konsultasikan dengan distributor sebelum membeli.

Kesimpulan

Scattering radiometer menjawab pertanyaan yang lebih spesifik daripada sekadar “berapa total radiasinya”: seperti apa karakter langit di suatu lokasi. Pyranometer yang dipasangi cincin pelindung berskala lintang memisahkan radiasi baur secara mekanis — konsep yang sebenarnya sederhana, tapi mensyaratkan pemasangan yang teliti agar bayangannya jatuh tepat sepanjang hari.

Bagi stasiun meteorologi, peneliti, dan perencana PLTS, data radiasi baur memberi kedalaman analisis yang tidak tergantikan oleh angka global semata. Tiga hal yang layak jadi acuan saat memilih: spesifikasi kunci seperti akurasi, waktu respons, proteksi cuaca, dan output yang sesuai kebutuhan aplikasi; kompatibilitas dengan data logger yang sudah Anda miliki; dan distributor yang menyediakan datasheet resmi serta dukungan purna jual yang jelas.
